Zwischeninfo

Im moment steht ein großes Projekt an ... nämlich ein Umzug ;)

Motoransteuerbox - Gehäuse

So, gestern habe ich die Platine in ein Gehäuse montiert. Input und Output geht je über Bananenbuchsen. Oben ein On/Off Schalter mit LED drin. Vorne Drehknopf zum Regeln des ti/tp Verhältnisses.
Am Wochenende wird das ding mal am Motor getestet, bin gespannt ob es funktioniert...

Bild von oben:


Bild von unten:

Motoransteuerbox - Schaltung und Platine

So, ich habe dann aus nem NE555 ne PWM (Pulsweitenmodulation) Schaltung gebaut die im ti/tp Verhältniss einstellbar ist. Damit schalte ich dann nen BUZ71 MosFet Transistor, damit auch der Strom für den Motor geliefert werden kann.
Das ganze hab ich auf Lochraster aufgebaut.

Motoransteuerbox - Die Idee

Also mein Kumpel Gregor baut gerade ein Drehgestellt für ein Spanferkel, als Antrieb hat er nen Scheibenwischermotor, der aber viel zu schnell dreht. Und der soll nun Elektronisch in seiner Drehzahl runtergeregelt werden. Und da komme ich als Elektroniker zum Einsatz.

Meine Idee is nun ne PWM (Pulsweitenmodulation) Schaltung aufzubauen.

Basskoffer - Der Umbau des Innenraums

So ich habe wieder was getan und zwar folgendes:

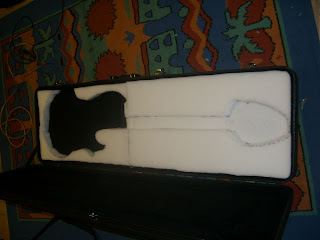

Da mein Basskoffer den ich vor 2 Jahren gekauft hab einen dermaßen beschissen Innenraum hatte, so dass der Bass den ich rein gelegt habe immer da drin umher gerutscht ist, hab ich einen neuen Innenraum gestaltet.

Als erstes alles Alte rausgerissen und in der Mitte ein Holz zur Stabilisierung rein.

Dann aus Schaumstoff ausm Baumarkt die Form von Korpus, Hals und Kopf so ausgeschnitten, dass meine beiden E-Bässe (Yamaha RBX774, ESP LTD DF-404) da rein passen.


Dann das Ganze mit Heisskleber fixiert und mit butterweichem Samtstoff überzogen, denn meine Bässe haben nur das Beste in ihrem Bettchen verdient ;).


Und fertig war das Projekt: Sitzt, passt und hat Luft!


Klappe zu Affe tot

Rackbeleuchtung - Die Umsetzung 1

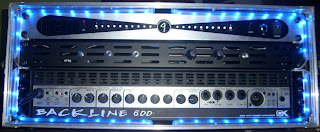

So die erste Version der Rackbeleuchtung ist fertig. die LEDs sind getrennt in die oberen 2 und die unteren 2. Jeweils regelbar in Helligkeit und Umschaltbar auf "mit der Musik aufleuchten" mit regelbarer Intensität.
Der Einschub meiner Beleuchtung braucht nur nen ganz normalen Netzstecker (wie z.B. an jedem PC).


Der dritte Schalter (ganz links) ist noch nicht belegt, da ich noch eine Innenraumbeleuchtung für mein Rack plane. Ausserdem soll zentral noch ein beleuchtetes Logo angebracht werden.

Rackbeleuchtung - Die Idee

Ich besitze ja ein 19" Rack 4 He Customanfertigung von AWEO (www.aweo.de/). Bestückt mit meinem Bass Verstärker "Gallien Krueger Backline 600" und einem Racktuner Fender RT-1000.

Über dem Verstärker ist noch 1HE frei zur Belüftung, also nur eine Rackblende an der Front. Hier soll nun eine steuerbare Beleuchtung hin, die sich in ihrer Helligkeit regeln lassen soll, aber auch zur Musik aufleuchten soll.

Bierkasten Musikanlage - Zusammenfassung

Also zum Abschluss nochmal ein Überblick:

Zeit:
1. Bierkasten Innenraum ausgeräumt
-> 1,5 Stunden
2. Innenmaße ausgemessen, Schnittkanten stumpf gefräst
-> 1 Stunde
3. Boden und Lautsprechergehäuse zugesägt
-> 1 Stunde
4. Öffnung für Autoradio angepasst
-> 1,5 Stunden
5. Öffnungen für Lautsprecher und Volt/Amperemeter gesägt und gefeilt
-> 2,5 Stunden
6. Innenwände fixiert, An/Aus und Standby Schalter eingebaut
->2 Stunden
7. Boxengehäuse mit Dämmstoff ausgelegt, Lautsprecher und Volt/Amperemeter festgeschraubt
->1 Stunde
8. Verkabelung vorgenommen
-> 2 Stunden
9. Deckel montiert
-> 0,5 Stunden
----------
Zusammen: 13 Stunden


Geld:
Bierkasten inkl. Bier 18€ (Kellerbier)
Autoradio 37€ (ebay gebraucht)
Kleinteile 30€
Autobatterie 40€ (55Ah)
----------
Zusammen: 125€

Naja ganz günstig war es nicht, aber je nachdem lässt sich einiges an Geld sparen, ich bin auch hier von Neupreisen ausgegangen (ausser bei Radio). Gebraucht ist natürlich alles billiger zu ergattern.

Bierkasten Musikanlage - Die Finalisierung & Rock im Park

Hier noch ein Nachtrag:

Um meine Kiste für Rock im Park fertig zu bekommen hab ich noch Scharniere für den Deckel und ein Schild auls Krönung besorgt und montiert.

Dann bei Rock im Park (6. - 8. 6. 2008) hat die Kiste auch ihre Festivaltauglichkeit bewiesen. Unsere Nachbarn ham sich auch gefreut mit Modern Talking geweckt zu werden :).

Fahnenmast - Die Umsetzung

Wunderbare Sache habe ich im Keller gefunden: Alte Stange von nem Fensterputzer (Teleskop bis 3m) dann oben ne Holzstange reingeschraubt mit 2m wo die Großherzogtum Baden und die KSC Flagge dran waren.
Und so war unser Gebiet markiert bei Rock im Park.

Bierkasten Musikanlage - Verkabelung abgeschlossen, der erste Probelauf

So, gestern habe ich die Verkabelung in ihrer Grundversion getätigt. Für die Leitungen durch die ordentlich Strom fliessen wird, hab ich Messstrippenkabel genommen. Das ganze hab ich dann neben dem Radio mit Lüsterklemmen verbunden, so dass falls mal ein Teil ausfällt (z.b. Strommesser oder Standbyschalter) man dieses probremlos überbrücken kann indem man die Kabel umsteckt.

Musikalisch entjungfert wurde die Kiste natürlich mit ......

Einen Holzdeckel bau ich Mittwoch oder Donnerstag.

Bierkasten Musikanlage - Innenausbau Boxen

So, heute habe ich den Innenausbau der Lautsprecherboxen abgeschlossen. Mit Verpackungsmaterial von PCI Karten die ich vor dem Müll gerettet habe, sind sie jetzt innen ausgelegt.

Die Lautsprecher und Volt- und Amperemeter habe ich jetzt an der Front festgeschraubt. somit is das einzige was noch fehlt damit die Kiste mal läuft die Verkabelung.

Bierkasten Musikanlage - Innenwände fertig / Schalter eingebaut

So, heute habe ich die Innenwände für die Boxen fertig gemacht und den An/Aus und den Standby Schalter eingebaut. Bis morgen trocknet der Holzleim, dann werd ich versuchen die Lautsprecher zu befestigen, wie ich das mach weiss ich auch noch nicht...

Bierkasten Musikanlage - Aussparungen an der Vorderseite

So, am Wochenende sind sowohl das Radio als auch die ganzen anderen Teile gekommen, gestern hab ich dann den Griff so vergrößert, dass das Radio reinpasst. Die Abmessungen für die Löcher der Lautsprecher hab ich auch schon aufgezeichnet.

Heute wurden nun die Löcher mit der Stichsäge ausgesägt und die Lautsprecher eingepasst. was nicht ganz leicht war, denn der Bierkasten lässt sich mit der Stichsäge schneiden wie Butter und ein genauer Kreis ist unmöglcih weil du immer zu schnell bist...
Genauso hab ich die Löcher für den Amperemeter und Voltmeter aber dort hab ich dann zur Sicherheit mehr gefeilt als gesägt, da diese runden Löcher dann doch zu klein waren für die Stichsäge.
Also momentan schauts so aus:

Der Innenraum wird von der Aufteilung später so aussehen, da hab ich die Wände nur mal reingestellt. Diese festzumachen wird die nächste Sache sein.

Und hier ne Vorschau wie die Front aussehen wird, jetzt sind nur die Lautsprecher, Anzeigen und das Radio mal eingesteckt, die Schalter und LEDs fehlen noch.

Bierkasten Musikanlage - Holzboden und Lautsprechergehäuse

Ja heute hab ich den Holzboden und das Holz für die Lautsprechergehäuse zurechtgesägt und angepasst.
Wenn die Lautsprecher und das Radio dann ankommen gehts dann daran die Öffnungen dafür in den Kasten zu schneiden.
Vorher werd ich evtl noch den Deckel machen oder die Rückseite.

Bierkasten Musikanlage - Kleinigkeiten

So hab heute, da ich nicht so viel Zeit habe nur paar Kleinigkeiten erledigt:
Mit Winkelschleifer das was ich gestern herausgeschnitten habe flach geschleift.
Ausgemessen welche Grösse der Boden und die Innenwänden haben sollen.
Das ganze danze dann Auf das Holzbrett gezeichnet so dass ich beim nächsten Termin dran gehen kann und das mit der Kreissäge aussägen.
Hab beschlossen mit dem Radioschacht vorerst zu warten bis das Radio da ist.

Ausserdem musste ich feststellen, dass die 5" Lautsprecher doch zu gross wäre, also hab mich mir 2 x 4"er bestellt.

Bierkasten Musikanlage - Autoradio gekauft

Hab mir gerade bei Ebay ein Radio ergattert: Das PLU2 P2-3030 . Ist mit Sicherheit kein Klangwunder aber kann genau das was ich wollte:

• CD/MP3 Wiedergabe von CD R / CD RW
• Fernbedienung
• Abnehmbares Frontteil
• Günstig

Jetzt werde ich dann noch die restlichen Teile bestellen:

1. Drehspul-Einbauinstrumente 15V
2. Drehspul-Einbauinstrumente 5A
3. 2-Wege-Autolautsprecher 130mm
4. Autoradio-Antenne
5. Zigarettenanzünder Kupplung
6. Zigarettenanzünder Stecker
7. Wippentaster
8. Lautsprecher-Anschlussterminal
9. Lautsprecher-Schutzgitter

Bierkasten Musikanlage - Der Baubeginn

Als erstes Stand die Suche nach einem geeigneten Bierkasten an. Das stellte sich als grösseres Problem heraus als erwartet.
Der erste "Beutezug" erfolgt am Dienstag - Erfolglos! Eigentlich wollte ich dem badischen Qualitätsbier Rothaus die Ehre erweisen, jedoch war der Kasten in seiner Form total ungeeignet heraus: Der Griff war viel zu gross und der Kasten zu niedrig. Sämtliche anderen Bierkästen die ich im Edeka gefunden hatte, waren auch nicht geeignet. Vor allem kam aus Glaubensgründen KEIN Stuttgarter Hofbräu oder Schwabenbräu oder sonstige Schwabenblörre in Frage!!!
Am Donnerstag ging ich dann in den Getränkemarkt. Hier ist es zwar etwas teuerer aber auch mehr Auswahl. Und hier fand ich was ich gesucht hatte: Ein Bierkasten, gross, Griffe in der Breite eines Autoradioschachtes, darunter genug Platz für einen 5" Lautsprecher und das ganze von der Marke: Kellerbier. Und noch ein Vorteil: Das Bier schmeckt garnichtmal schlecht! Prost!
Heute (Freitag) ging es dann daran die Innereien des Patienten zu entfernen. Keine einfache Aufgabe aber muss ja sein. Nur der Boden sollte stehen bleiben. Aber mit ner Stunde Arbeit hab ich das dann auch geschafft.

Fahnenmast - Die Idee

Neben der Musikanlage sollte auch ein Fahnenmast her. Letztes Jahr wurde die KSC Fahne einfach am Pavillion befestigt mit dem guten alten Gaffa Panzertape. Dieses Jahr sollte es höher hinaus gehen und zwar mit einer Grossherzogtum Baden Flagge! Doch dafür muss ein Mast her! Spontan fallen mir mehrere Möglichkeiten ein:

• Ebay
• Discounter, da EM dieses Jahr evtl gibts ja Angebote
• Eigenbau aus Baumarktartikeln
• Eigenbau aus Pavillionstangen

Bierkasten Musikanlage - Der Entwurf

Grundausstattung:

• Gehäuse: Bierkasten
• Autoradio
• 2 Lautsprecher
• Bleiakkus (Autobatterie o.ä.)
• Ein/Aus Schalter mit LED (Dauerplus des Radios)

• Standby Schalter mit LED (Zündungsplus)

Extras:

• Analog-Voltmeter zur Batteriespannungsanzeige
• Analog-Amperemeter zur Anzeige des Stroms den das Autoradio zieht
• Zigarettenanzünder-Anschluss
• Externer 12V Anschluss zum Batterien laden oder Anlage per Netzgerät betreiben
• Anschluss für 2 Zusätzliche Lautsprecher
• Schalter um die Anschlüsse zu Schalten mit LED
• Antenne zum Radioempfang


Aufbau

Die Anzeigen, Lautsprecher, Schalter und das Autoradio sollen an die Vorderseite. Wobei das Autoradio in etwa in die Grifföffnung des Bierkastens passen sollte.
Die Anschlüsse sollten auf die Hinterseite in die Grifföffnung und mit einer Klappe zum Schutz vor Sand/Dreck etc. verschliessbar sein.
Die Lautsprecher brauchen entsprechend grossen Raum im Bierkasten der gedämmt sein sollte.
Die Batterie sollte im Hinteren Teil der Kiste plaziert werden.

Bierkasten Musikanlage - Die Idee

Ich fahre ja schon einige Jahre auf Festivals, Summerbreeze, Southside, Up From the Ground, Rock am Ring, Highfield, Metallic Noise... und dieses Jahr soll es das erste mal nach Nürnberg gehen: ROCK IM PARK ist angesagt.

Bisher waren wir meistens viele bis sehr viele Leute die gefahren sind, diesmal wird die Gruppe etwas überschaulicher. Aber es muss trotzdem für etwas Musik auf dem Campinggelände gesorgt werden. Letztes Jahr war das kein Problem da Gregor mit Wohnmobil zum Ring war und wir daher auch mit unseren Zelten auf dem Caravan Platz gecampt haben. Ein Aggregat war da auch erlaubt und dabei. Dieses Jahr, ohne Wohnmobil, ohne Stromaggregat muss dann wohl eine Batteriebetriebene Musikanlage her.

Gregor hat sich sowas schon mal für Die Acker/Wiesen - Grillparty gebaut, aber in ner grossen Holzkiste frei rumliegendes Radio und Lautsprecher. Ich will etwas kompaktes, gut transportierbares.
Also mal paar gedanken darüber machen...
